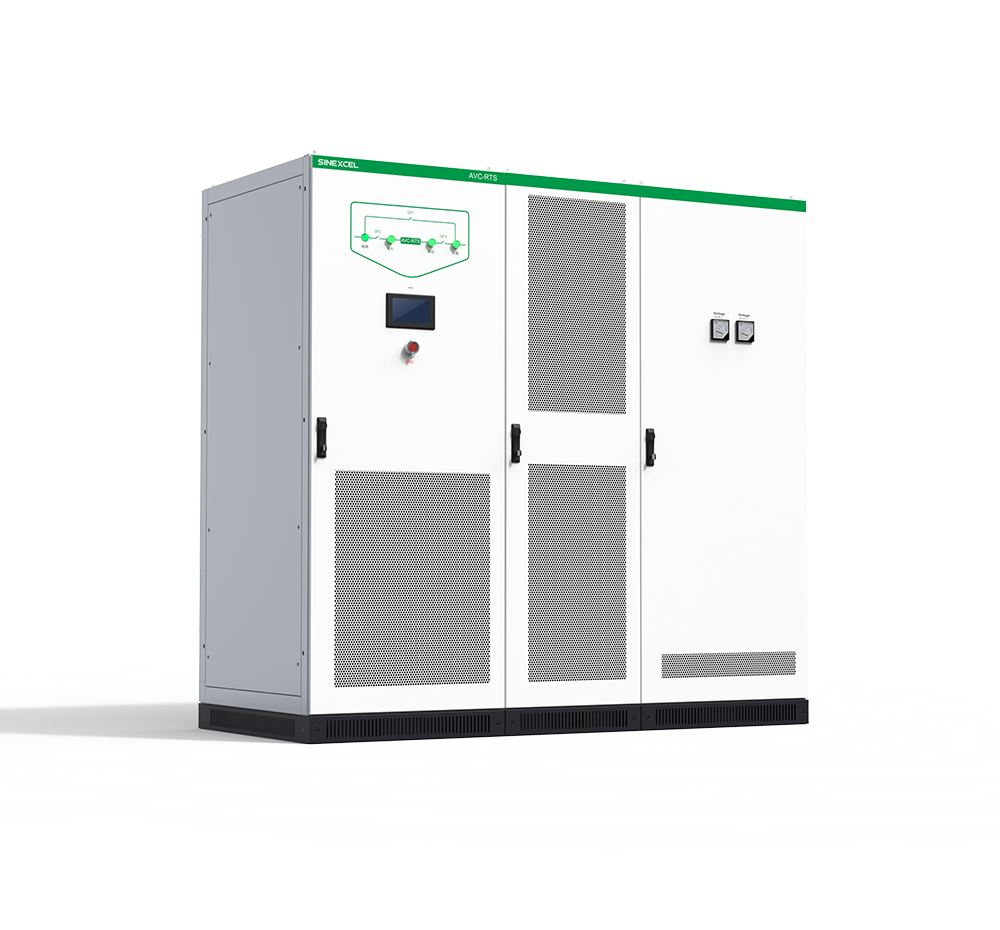

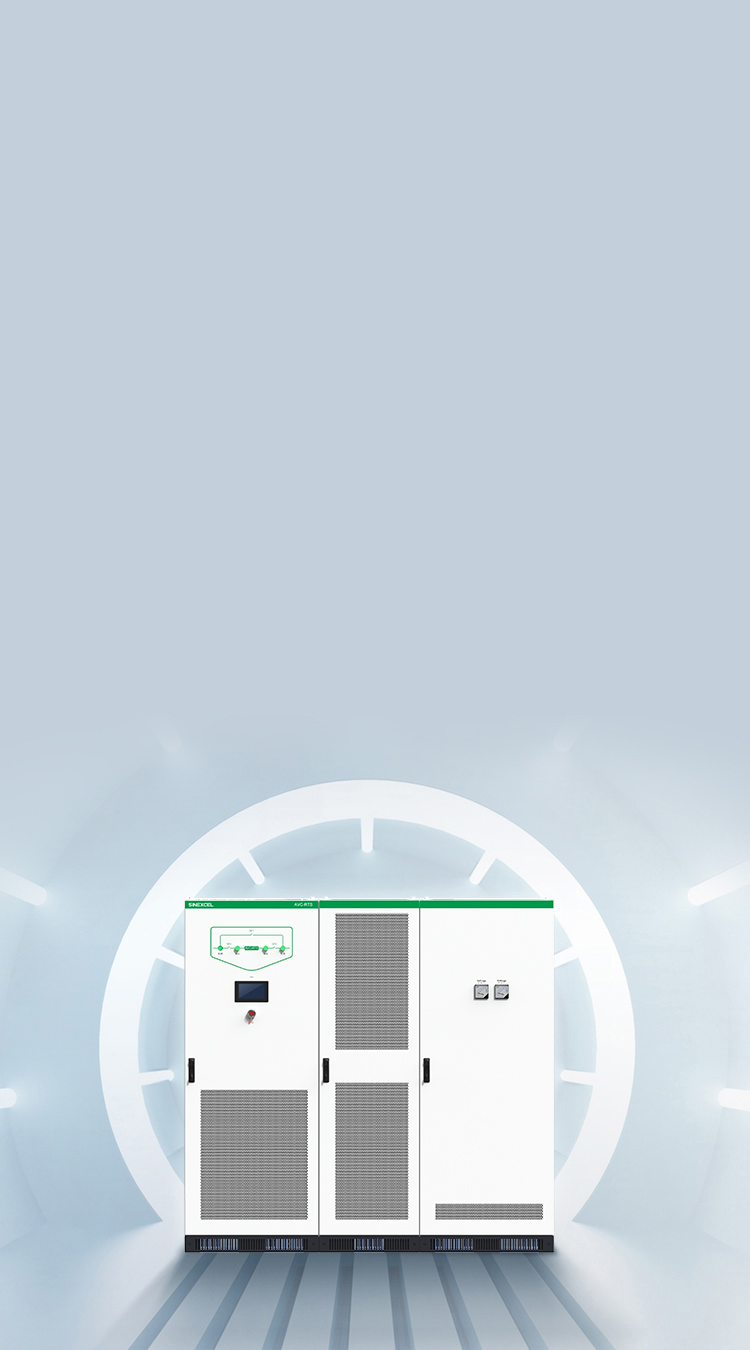

AVC-RTS

实时动态电压调节器

电压暂降的理想解决方案

什么是电压暂降?

根据IEEE标准1159-1995,电压暂降被定义为电压RMS下降到额定电压的90%至10%,时间0.5 cycle~1min。(PS:Cycle就是一个周期,min:分钟)
电压暂降的特征 高频(事件发生的频率高)
暂降发生时间不可预测
持续时间短,深度深

Sinexcel AVC-RTS的功能介绍

工作原理:Sinexcel AVC-RTS安装在负载和电源之间,在电压中断、电压下降或升高的情况下,Sinexcel AVC-RTS将负载转移到备用储能系统,由超级电容供电,以确保敏感负载得到良好电压支撑。

为了满足客户最基本的电气稳定性要求

出色的补偿效果

  • 100%

    电压100%全补偿
  • 2ms

    典型反应时间2ms
  • 3 / 1

    三相/单相电压补偿
  • Sinexcel AVC-RTS可提供快速准确的保护,以防止电压跌落和电压骤升以及持续的电压调节。 即使电压降到零,AVC-RTS仍然可以支持100%额定电压的负载,典型响应时间为2ms。

    实现节能高效最大化

    99%高效率

    Sinexcel AVC-RTS采用离线结构设计,专门设计用于校正电压骤降和电压骤升。 逆变器通常处于待机状态,只有当电压超过正常范围时,逆变器才会开始工作,大大节省了能耗。
  • 离线结构实际
  • 节能
  • Sinexcel AVC-RTS 300KVA

    多层冗余

    高可靠性,确保设备稳定运行

    运营成本低,投资回报快

    Sinexcel AVC-RTS (CE, ≤100K)

    容量: 50/60KVA
    电压: 208/380/480/600V
    尺寸: 1200W*800D*1800H (mm) 配置维修旁路

    容量: 100KVA
    电压: 208/380V
    尺寸: 800W*1000D*2200H (mm) 配置维修旁路

    频率: 50/60Hz
    电压范围: -20%~+20%
    线制: 3P3W/3P4W
    电压补偿范围: 0~130%
    标准电压支撑时间:: 3秒,可定制

    N+1逆变器模块冗余设计

    Sinexcel AVC-RTS (CE, >100K)

    容量:
    150/200/250/300KVA (208/380V/480/600V)
    450KVA (208/380/480/600V)
    600/900/1200KVA (208/380/480/600V)
    1500/1800/2400KVA (380/480/600V)

    频率: 50/60Hz
    电压范围: -20%~+20%
    线制: 3P3W/3P4W
    电压补偿范围: 0~130%
    标准电压支撑时间: 3秒,可定制

    选配维修旁路
    N+1逆变器模块冗余设计
    N+2逆变器模块冗余设计

    Sinexcel AVC-RTS

    容量: 30/50/60KVA
    电压: 208V/480V/600V
    尺寸: 1600W*800D*1800H (mm)

    容量: 100/150/200/250/300KVA
    电压: 208V/480V/600V
    尺寸: 1400W*1000D*2100H (mm)

    容量: 450KVA
    电压: 480V/600V
    尺寸: 1600W*1000D*2100H (mm)

    容量: 600/750/900/1200KVA
    电压: 480V/600V
    尺寸: 3900W*1000D*2100H (mm)

    容量: 1500/1800/2100/2400KVA
    电压: 480V/600V
    尺寸: 5900W*1000D*2100H (mm)

    频率: 50/60Hz
    电压范围: -20%~+20%
    线制: 3P3W/3P4W
    电压补偿范围: 0~130%
    认证: ETL (UL 1778 标准)

    Sinexcel AVC-RTS (CE, ≤100K)

    Sinexcel AVC-RTS (CE, >100K)

    Sinexcel AVC-RTS (CE, ETL)

    案例

    01
    东风日产汽车厂
    东风日产汽车厂
    在郑州工厂,安装了4台敏感设备,即涂装线、涂装线机器人、机器人和中间涂层喷漆车间空气净化器,并安装了4台Sinexcel AVC - RTS - 50用于电压骤降保护。
  • 安装地点
    广州/郑州
  • 受保护设备
    喷漆车间/焊接车间
  • 安装容量
    Sinexcel AVC - RTS 200KVA
  • 02
    半导体制造商
    半导体制造商
    原有的不间断电源稳定性差,不能有效保护负载。 2018年5月1日安装Sinexcel AVC-RTS后,发生了三次不同程度的电压骤降,Sinexcel AVC-RTS完美地保护了设备免受电压骤降的影响,并自动记录电压暂降事件。
  • 安装地点
    上海
  • 受保护设备
    数字信号处理器双面抛光机
  • 安装容量
    Sinexcel AVC - RTS 600KVA
  • 03
    可立克电源
    可立克电源
    该网站位于海边,那里的天气总是不好,如雷暴,闪电。 在贴片生产线中,贴片机和速度控制系统对电压非常敏感。电压凹陷不仅造成生产材料的浪费,而且对机器的控制板造成极大的损坏,甚至直接损坏控制板。
  • 安装地点
    深圳
  • 受保护设备
    高速贴片机
  • 安装容量
    Sinexcel AVC - RTS 600KVA
  • 04
    发光二极管面板
    发光二极管面板
    这个地方靠近海岸。在夏天,它经常遇到雷暴、闪电和暴雨等恶劣天气。
    极端天气是造成临时电压变化的必然因素。经常会使面板组装车间的PLC、变频器等敏感设备停机,严重影响生产线效率,造成交货延迟。
  • 安装地点:
    台湾
  • 受保护设备
    可编程逻辑控制器系统
  • 安装容量
    Sinexcel AVC - RTS 200KVA
  • 05
    饮料包装厂
    饮料包装厂
    主要负载是生产设备,如层压机、冷却水泵和由交流电机驱动的打印机。
    受雷暴影响,每年发生10次以上的电压骤降事件。Sinexcel AVC-RTS投入运行后,有效保护了关键生产设备,保证了客户生产的连续性
  • 安装地点
    内蒙古
  • 受保护设备
    EPS6-200A PICCO负载
  • 安装容量
    Sinexcel AVC - RTS 600KVA
  • 06
    卷烟厂
    卷烟厂
    由于电压暂降,香烟生产过程得不到保护,导致生产产能浪费。
    此外,每台机器都是通过人工回收的,增加了额外的人工成本。 运行半年后,停工再也没有发生过。Sinexcel AVC-RTS有效保护设备不停机,保持连续生产。
  • 安装地点
    武汉
  • 受保护设备
    滚动电子控制设备
  • 安装容量
    Sinexcel AVC - RTS 300KVA
  • 07
    信息技术设备行业
    信息技术设备行业
    PCBA贴片机属于对电压极其敏感的高精度控制设备。 由于受到外部电网的影响,电压凹陷时间多次出现,最大凹陷深度达到80%,导致表贴机停机,生产中断。
  • 安装地点
    上海
  • 受保护设备
    PCBA表面贴装机
  • 安装容量
    Sinexcel AVC - RTS 300KVA
  • 08
    供热工程
    供热工程
    这是一个供热系统工程,其循环水泵需要长时间运行,使用Sinexcel AVC-RTS来保证水泵的正常供电。
  • 安装地点
    拉萨
  • 受保护设备
    循环水泵
  • 安装容量
    Sinexcel AVC - RTS 450KVA
  • 09
    本田汽车厂
    本田汽车厂
    由于外部电网故障和雷雨天气造成的电压扰动,直接导致设备停机,对用户的连续生产造成严重影响。
  • 安装地点
    广州
  • 受保护设备
    喷漆机器人
  • 安装容量
    Sinexcel AVC - RTS 200KVA
