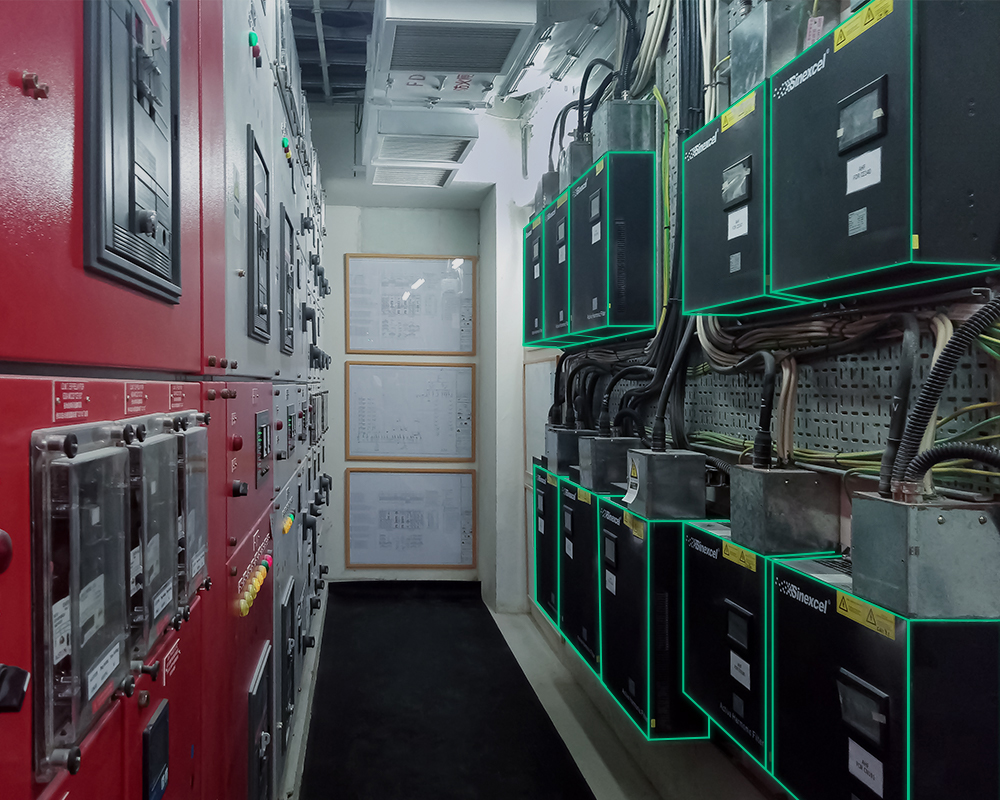

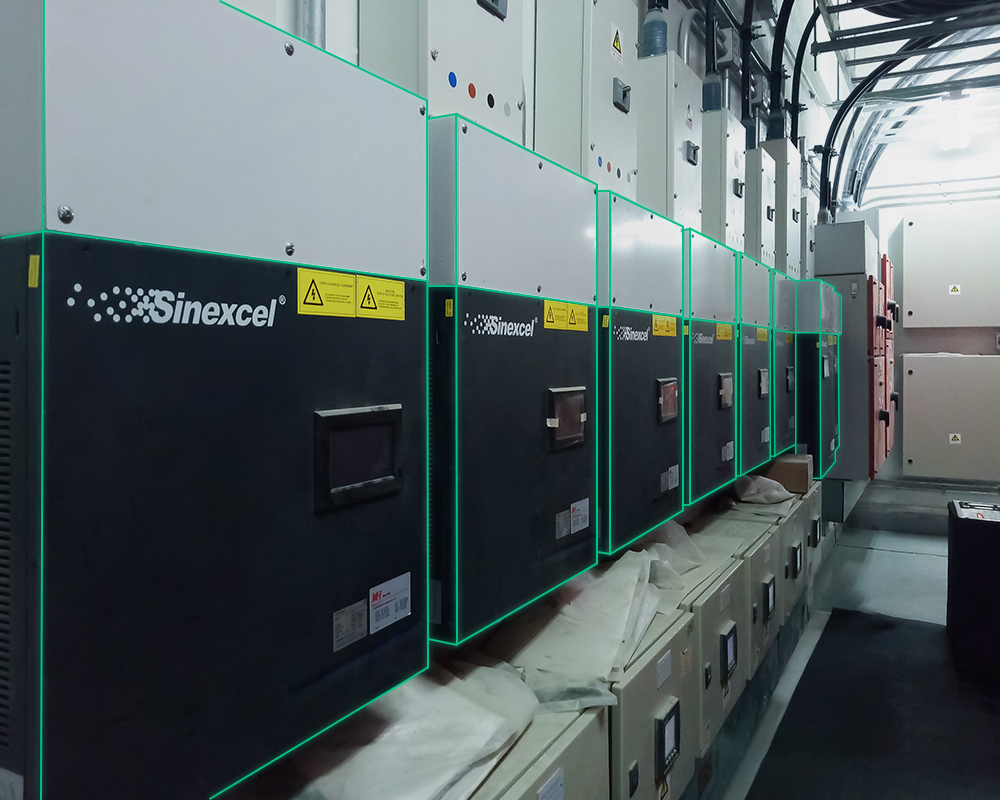

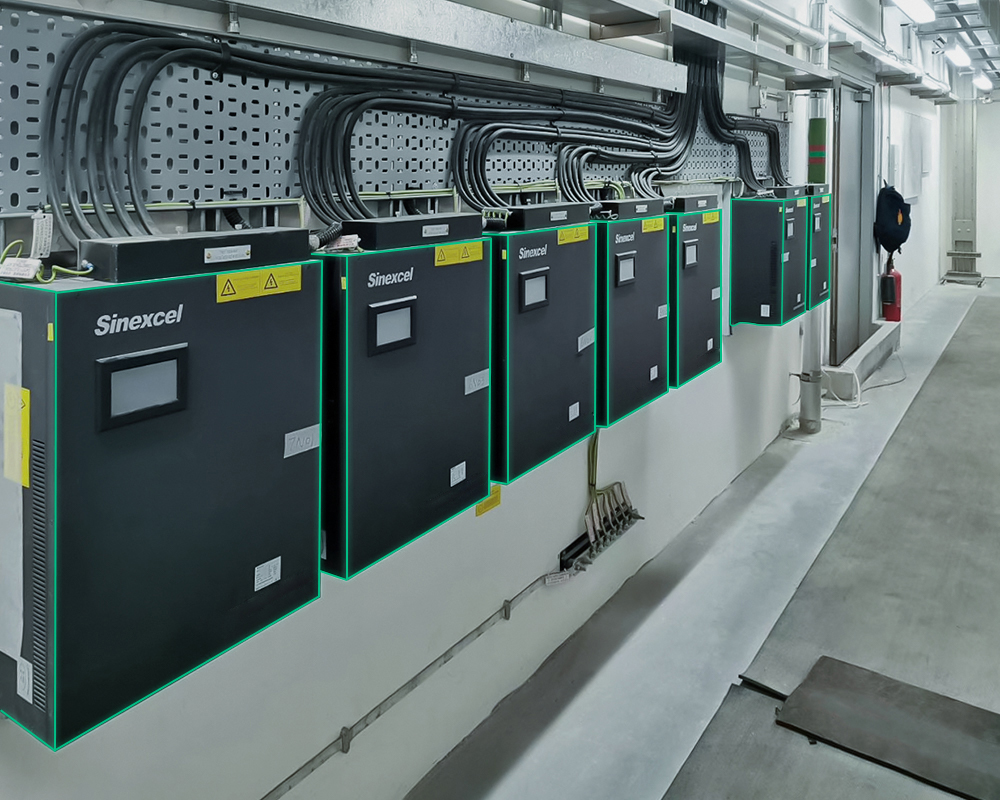

IEEE 519

电力系统谐波抑制

保证安全运行,提高能源效率

动态谐波补偿

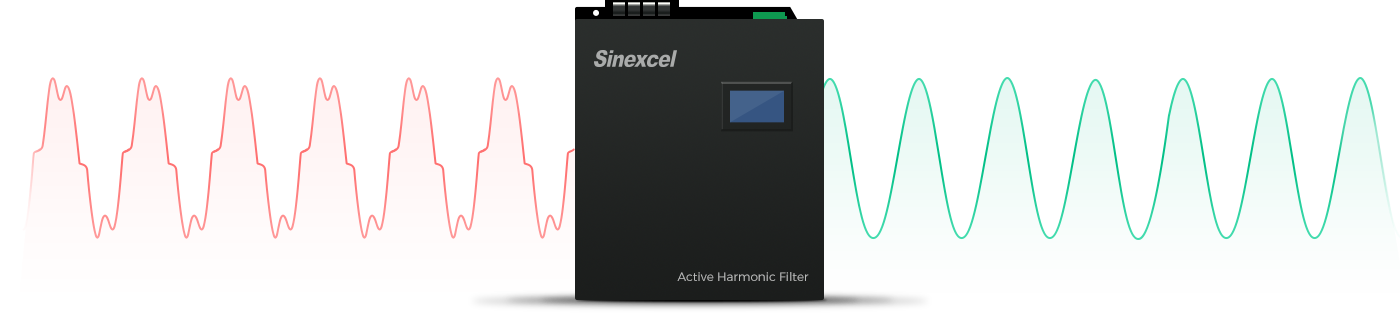

Sinexcel 的有源滤波器(APF)可以实现2次到50次谐波全补偿,补偿率可以由客户自由设定,输出补偿电流随系统谐波含量的变化而变化,帮助你获得良好的电能质量。

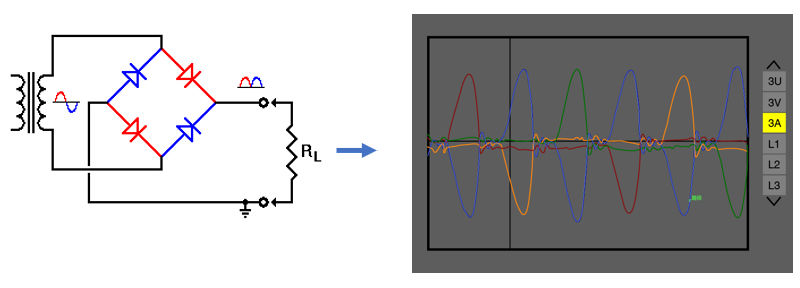

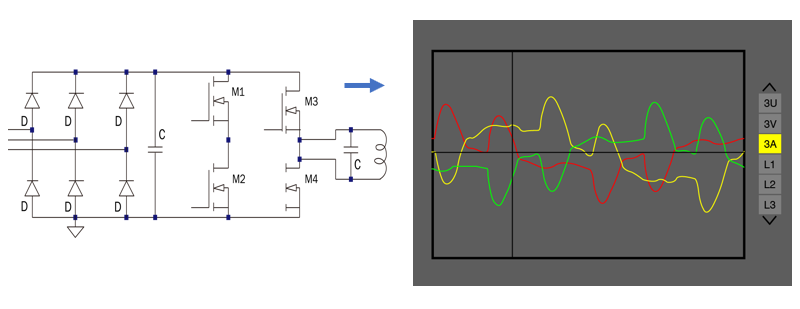

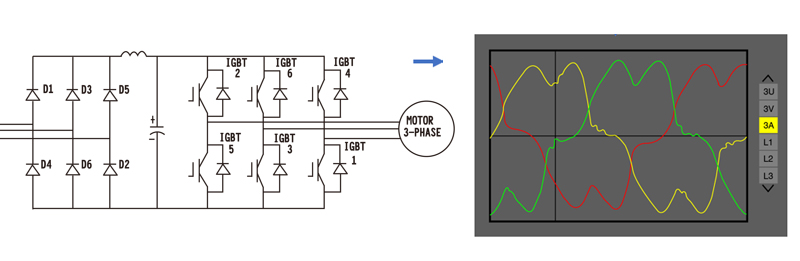

不同的负载产生不同的谐波含量,在不同的工况下,谐波含量会发生动态变化。

Sinexcel-专利算法

智能傅里叶变换

有源电能质量解决方案的最大特点之一是利用信息技术管理能源。凭借高精度和超快速度的计算能力,确保用户将获得连续、稳定和无限接近最高能效的电能。

智能傅里叶算法是基于Sinexcel十年现场谐波波形数据库经验在FFT算法基础上迭代而来的新算法。

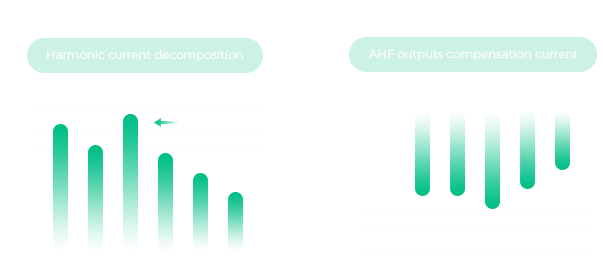

  • 谐波电流分解
  • APF 输出补偿电流值
  • 01
    APF实时同步分配补偿容量。
    APF自学习系统阻抗特性,识别各个谐波阶次的特征。
    02

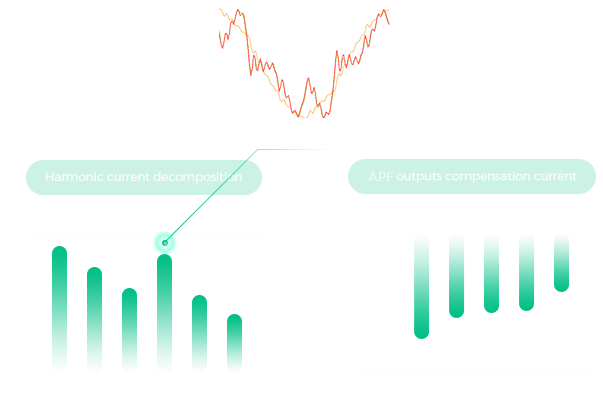

    APF检测谐振点,在该点停止补偿,避免放大谐振,实现系统保护。
    APF继续补偿其他阶次谐波,实时监测谐振点。
    03
    当系统负载发生变化,谐振点发生转移时,APF又开始新一轮系统阻抗自学习、自适应和自调整的过程。

    Sinexcel-开拓者

    三电平拓扑

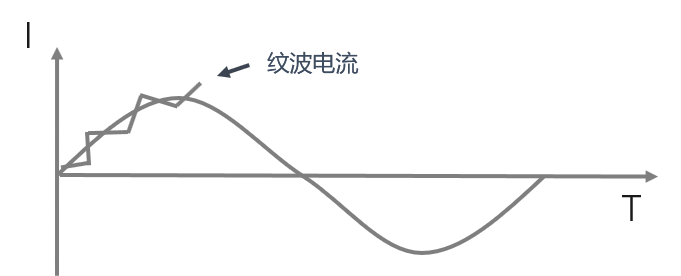

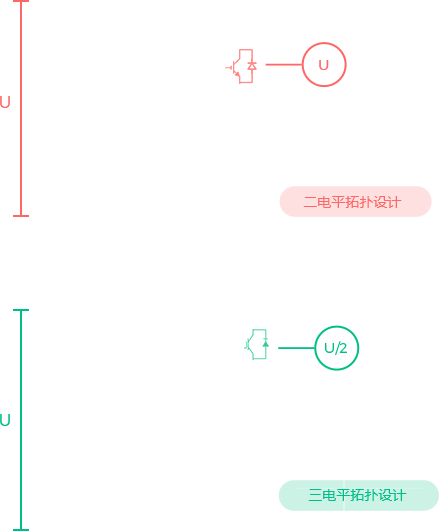

    · 多一个输出电平,更少的纹波电流

    · 输出脉宽调制波形更接近正弦波,谐波补偿效果更好

    · LCL滤波器的体积减小,有利于AHF模块化的设计

    · 更少的电感损耗,提高系统效率

    · IGBT耐压应力减半,有效降低开关损耗

    · IGBT开关损耗更少,热裕度更大,开关频率更高

    Sinexcel-先驱

    模块化设计

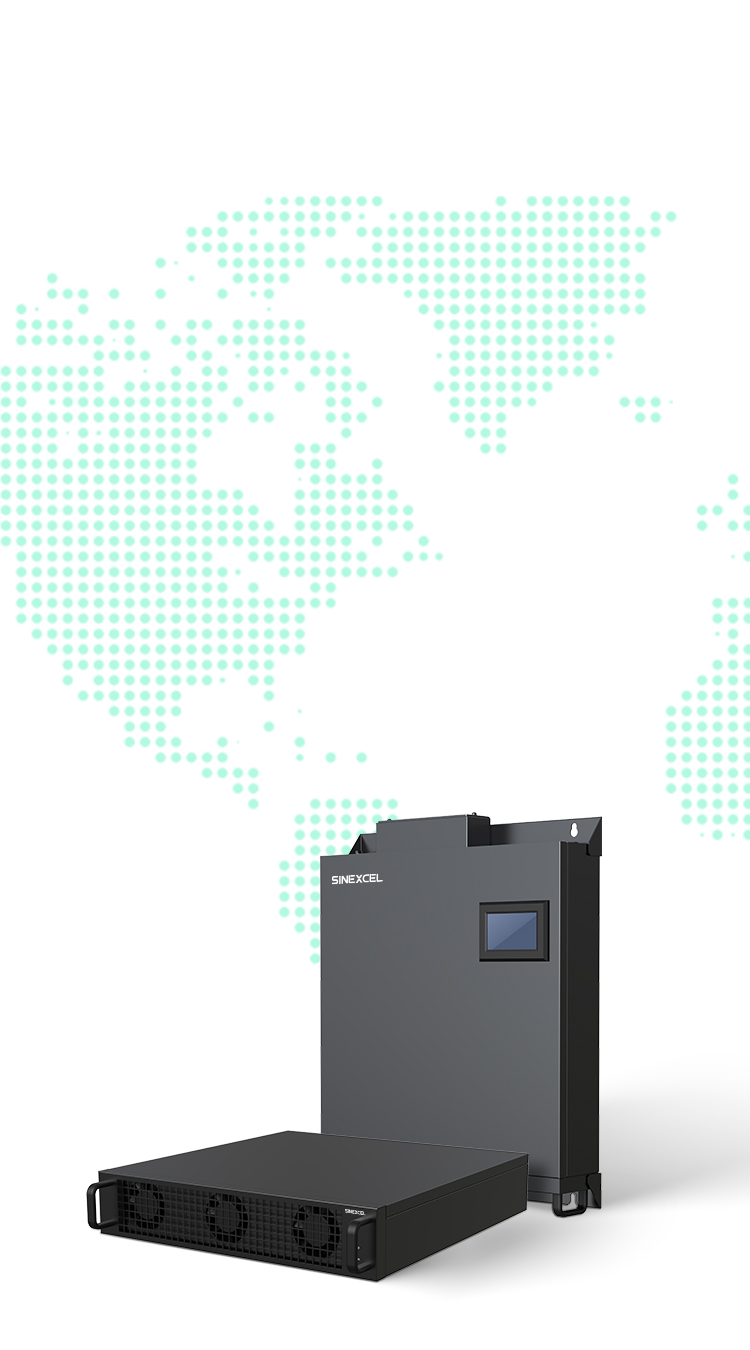

    超紧凑的设计、壁挂式和机架式结构以及精细的容量分配可充分满足客户需求,适用于空间有限的应用、改造项目。

    便于运输和更换,易于集成到机柜中。

    柔性工程机柜设计、插拔机柜、IP54机柜、顶部和底部电缆入口设计,以满足不同客户的需求。


    10 年迭代

    独立风道设计

    上下分层设计,占据AHF大部分热量的IGBT散热器和电感,集中在下层,强制风冷,快速散热,不影响上层PCBA

    上层PCBA辅助风道设计,拓展散热通道,广角散热

    插拔组件

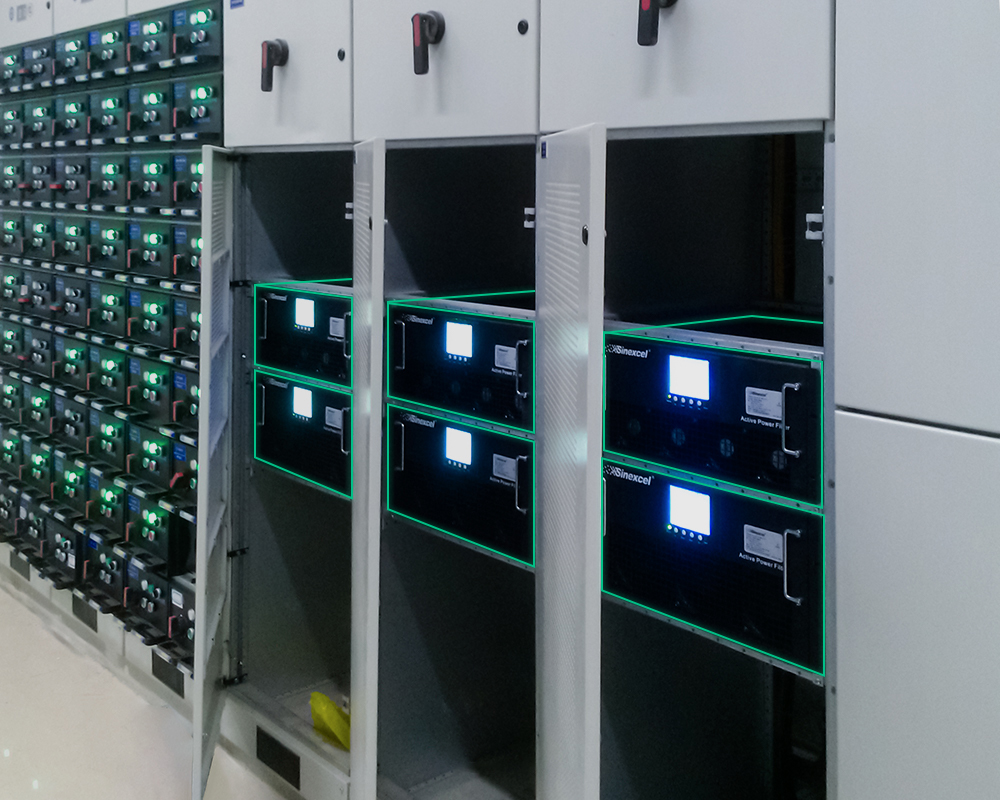

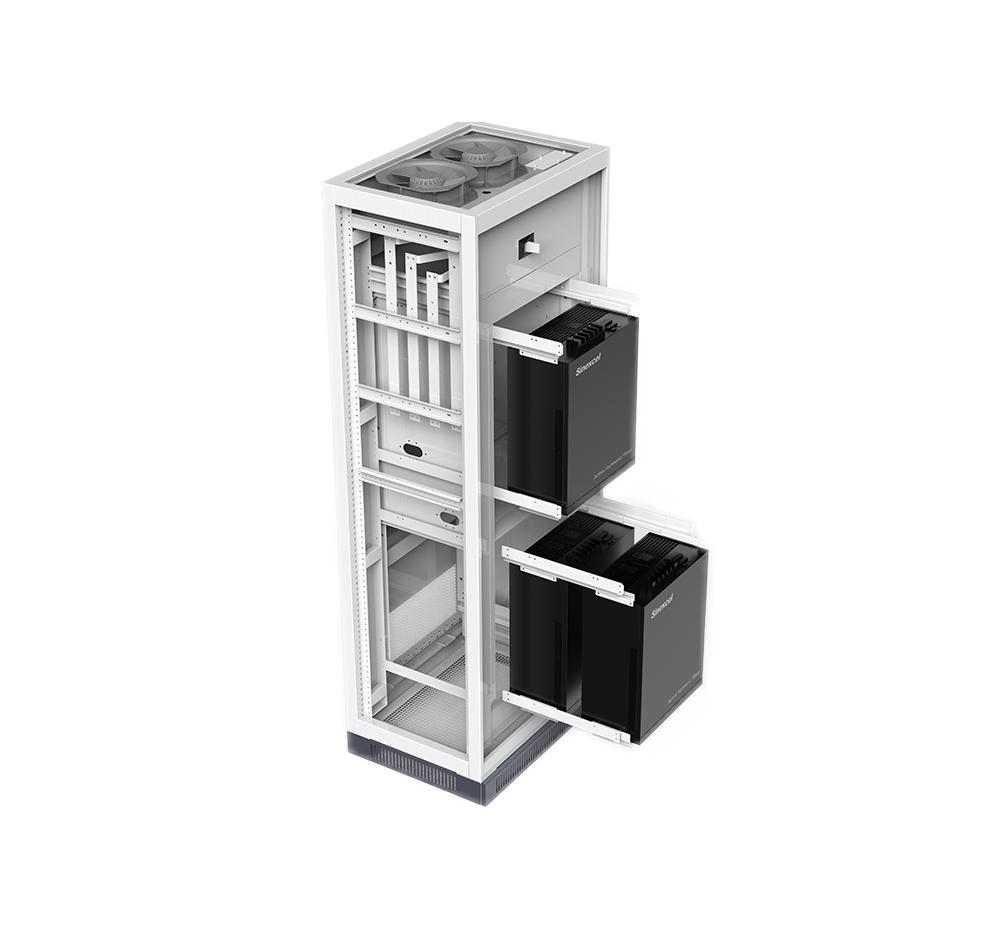

    协助客户制作自己的插拔机柜。Sinexcel可以提供SVG插件组件、监控系统、报警指示灯,用户可以现场制作自己的插拔机柜。插拔机柜,无需布线,易于集成和更换,为客户提供更方便、更经济的解决方案

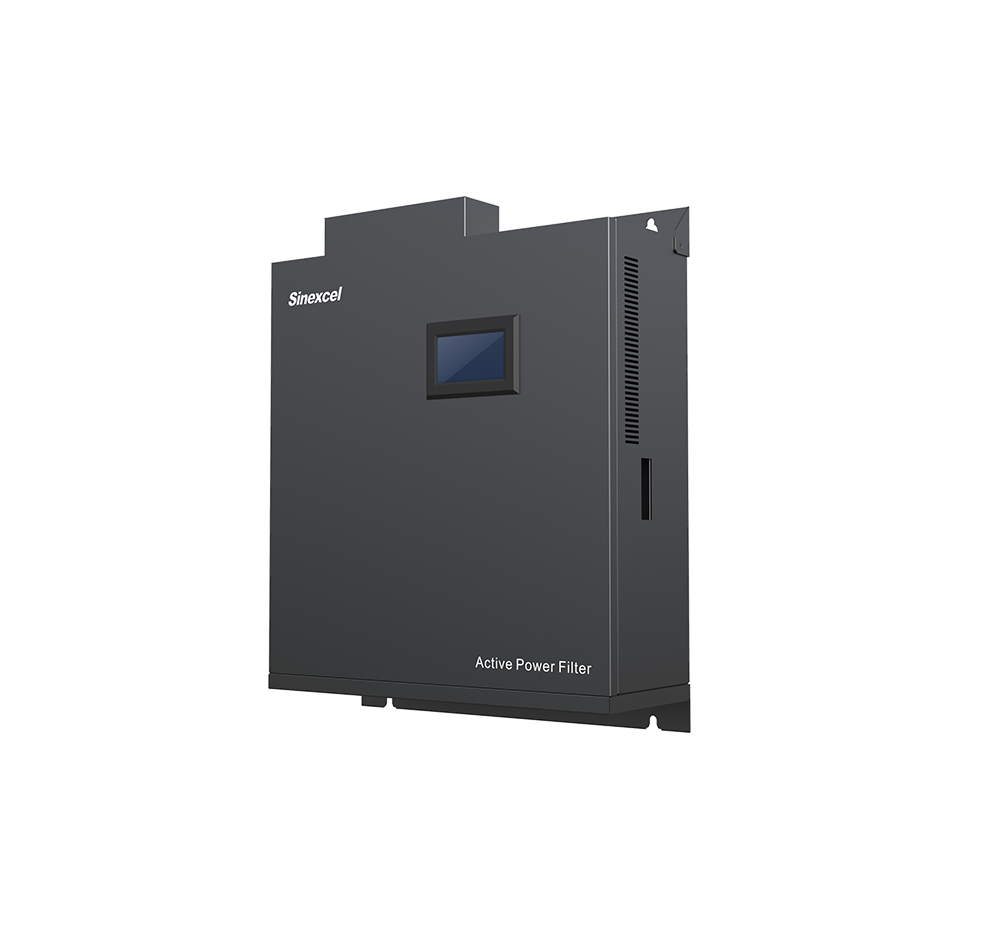

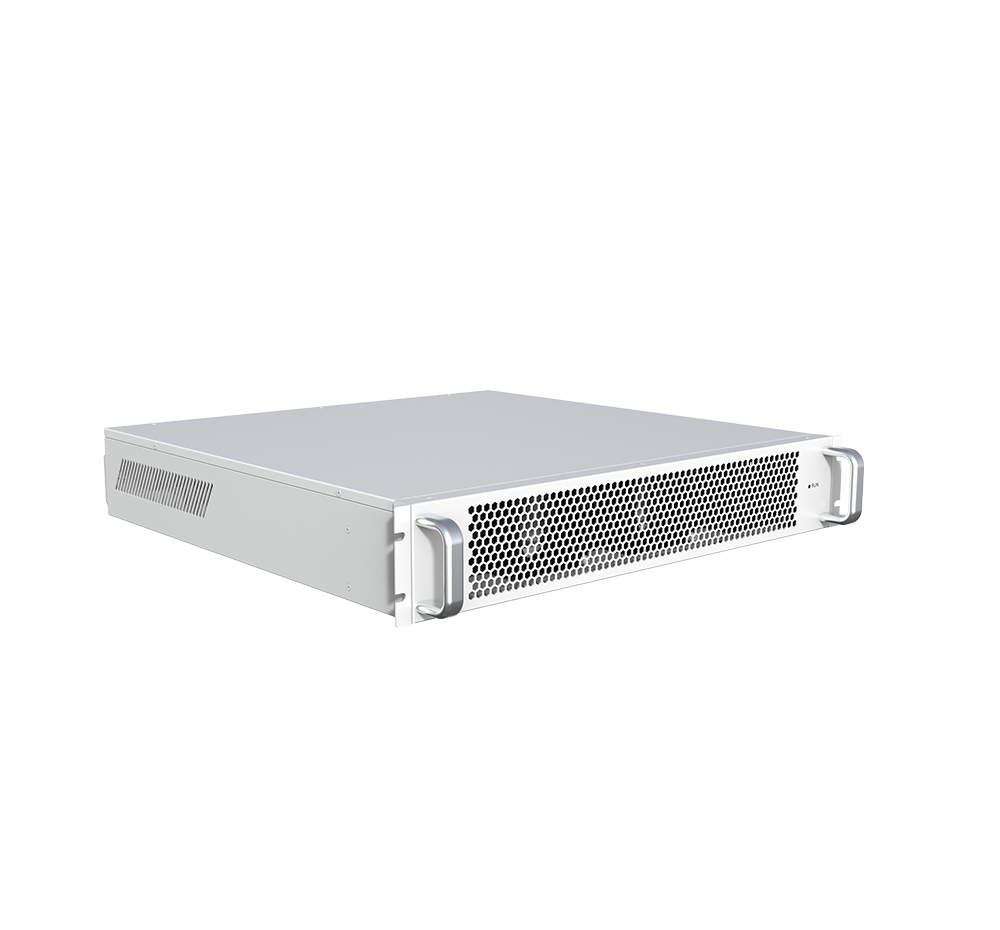

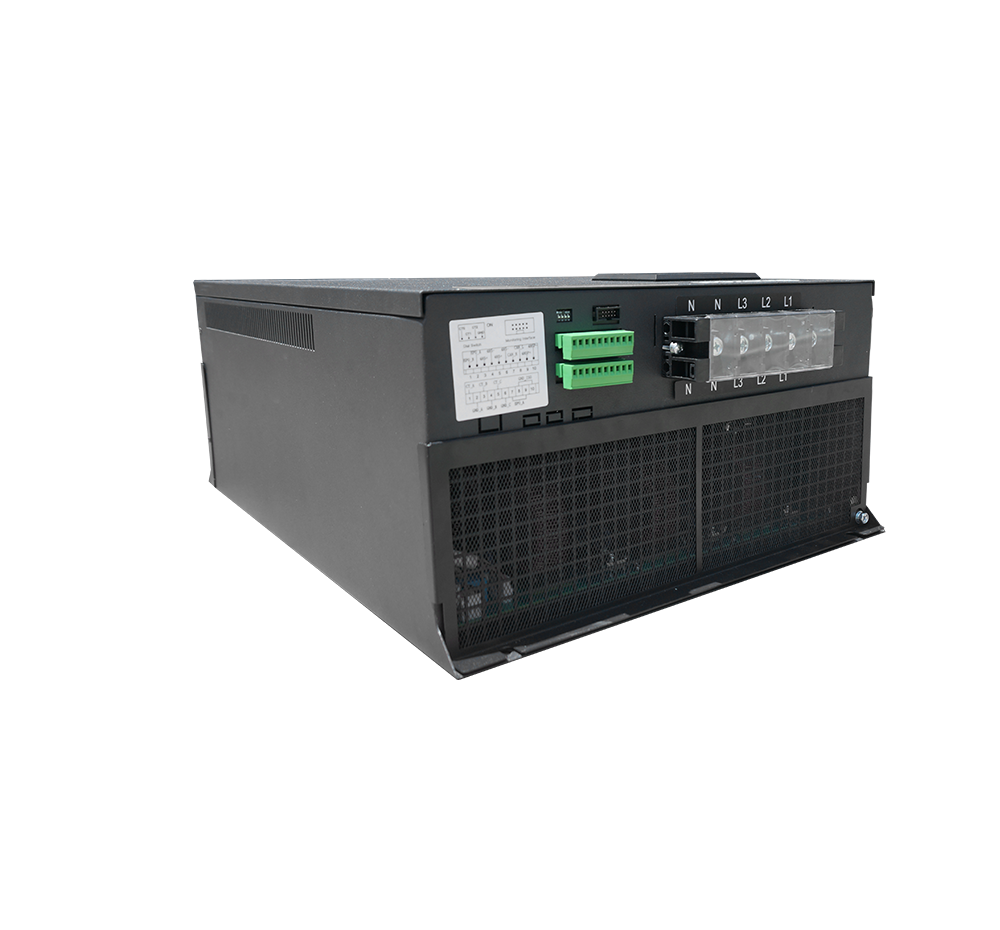

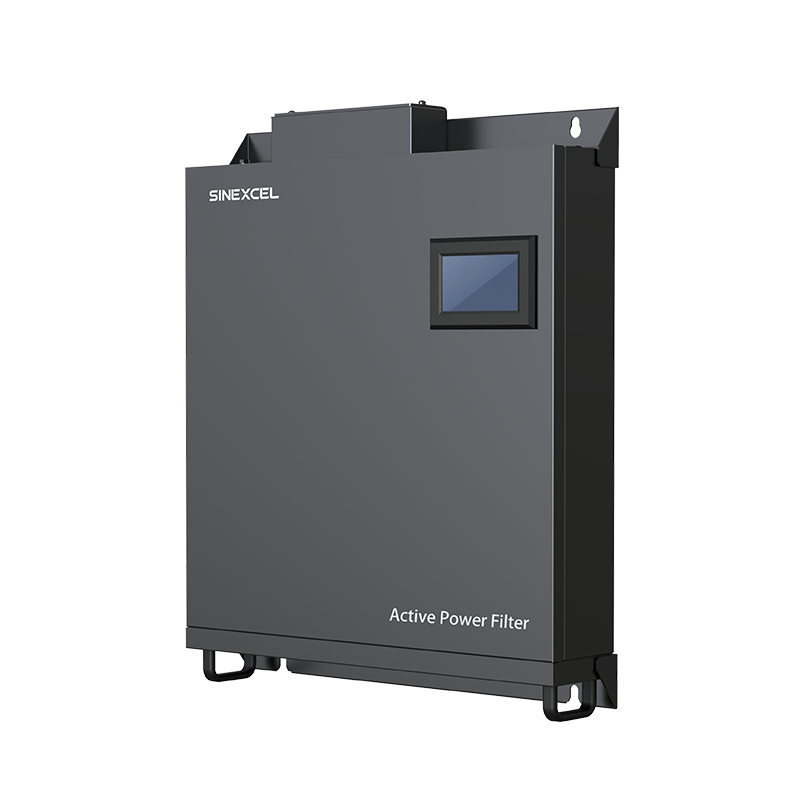

    Sinexcel 刀锋机型APF

    配置WIFI控制功能,运行状态和设置界面可通过手机、pad、电脑访问

    极其精致紧凑的设计使其更适合商业应用,方便集成到办公室甚至咖啡厅的橱柜中

    基于MOSFET-碳化硅设计,从2次到61阶谐波可完全补偿,开关频率高达90kHz,快速可靠

    容量: 5A/10A/15A
    电压: 400V (228V~456V)
    重量: 4.98kg
    谐波补偿范围: 2~61次
    尺寸: 410*340*45(机架式) 410*45*340(壁挂式)
    监控: WIFI/LED/7英尺 HMI
    线制: 3P3W/3P4W (兼容)
    开关频率: 平均50KHz,可高达90KHz
    额定频率: 50Hz/60Hz ( 范围 : 45Hz~62.5Hz)

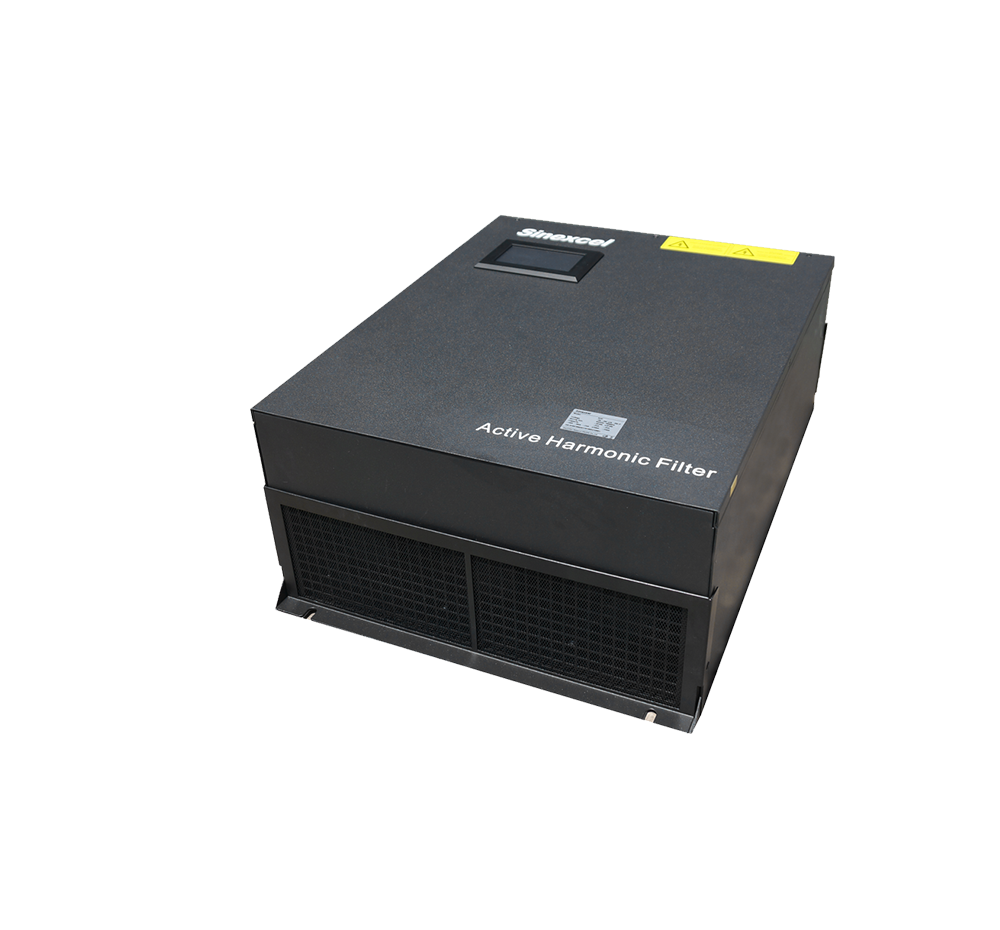

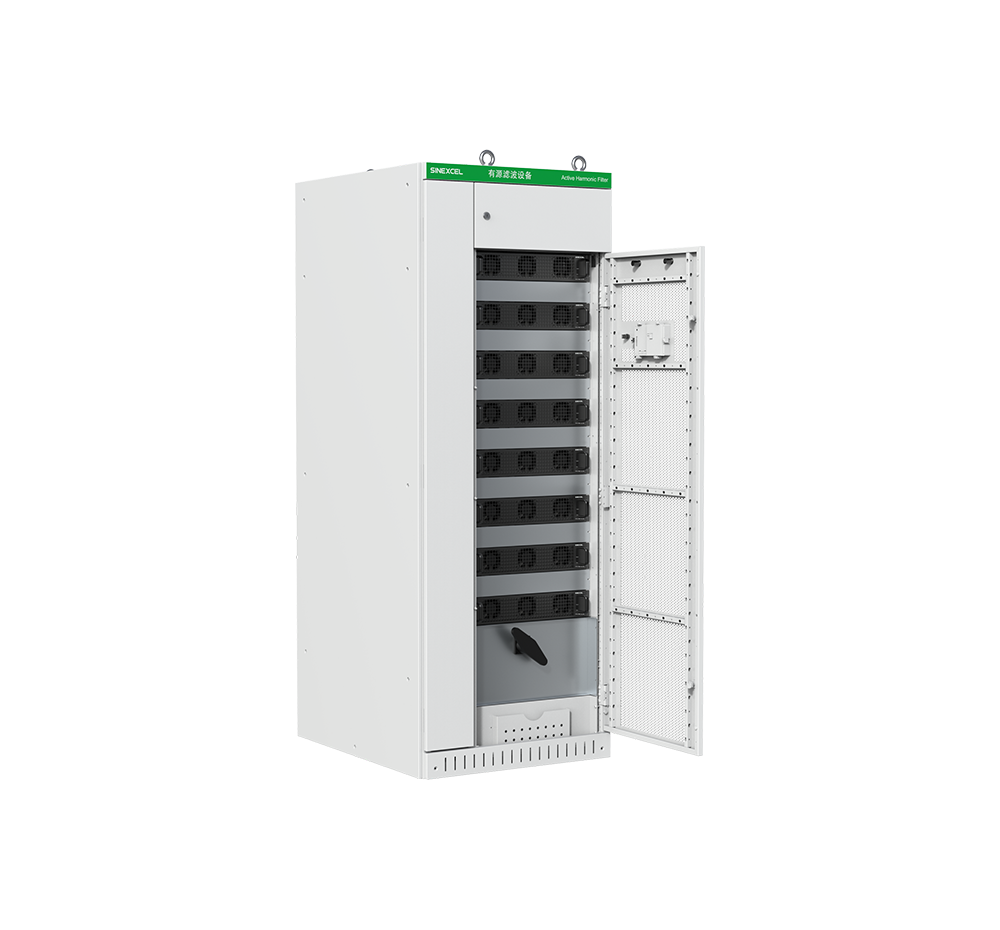

    Sinexcel 标准APF模块

    全球销量第一,致力于低压电能质量应用,单模块容量可覆盖25A至300A,可实现无限并联安装

    谐波补偿&无功补偿&三相平衡

    可根据不同需求设置12种运行模式。如“H+B+Q”:先谐波补偿,再三相平衡,剩余容量可用于无功补偿

    认证证书: CE/UL/DNV/RINA/CCS/BV
    容量: 25/35/50/60/75/100/150/300
    电压: 220V/400V/480V/600V/690V
    监控: LED/4.3inch HMI/7inch HMI
    谐波滤波范围: 2~50 次
    开关频率: 平均20kHz
    效率: ≥97%
    线制: 3P3W/3P4W (兼容)
    额定频率: 50Hz/60Hz ( 范围 : 45Hz~62.5Hz)

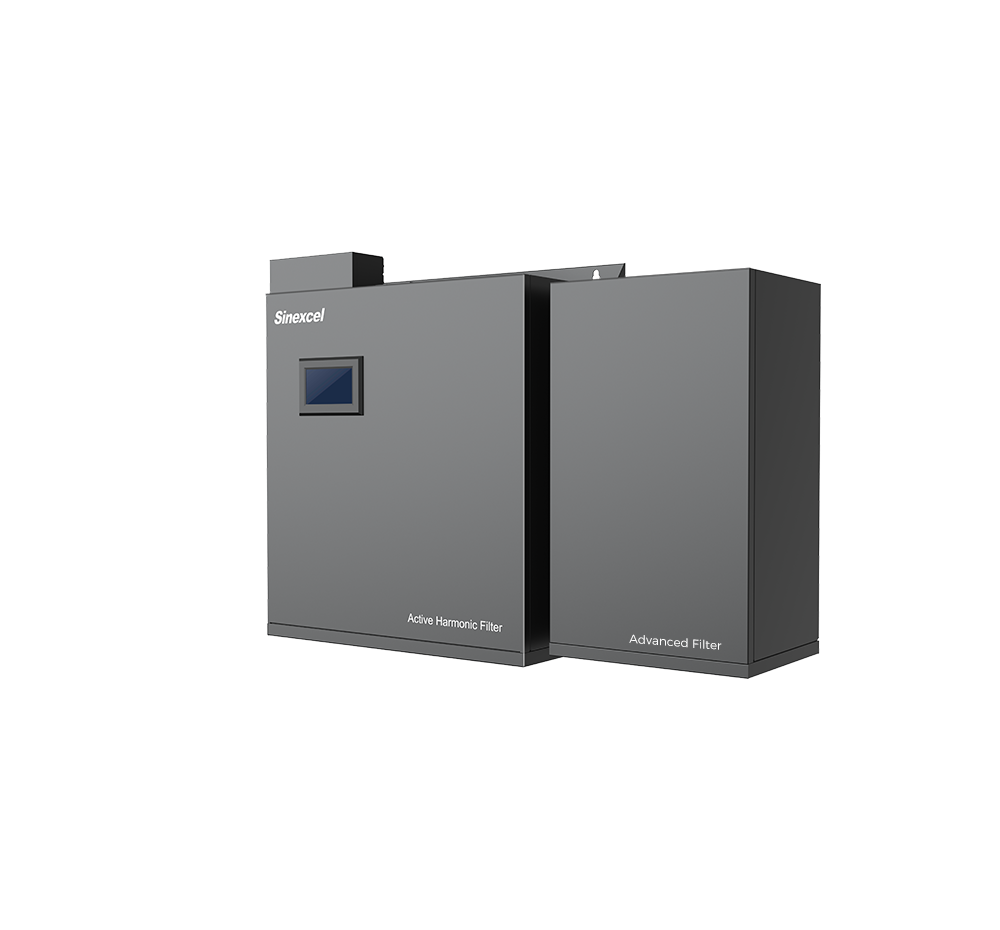

    SINEXCEL PRO APF – 98.5%

    高效率机型

    每提高0.5%的效率对电力电子来说是一个很大的突破,Sinexcel Pro APF 3*0.5%的提高,与常规的97%的产品相比每年可节省高达12,972千瓦时的能源


    Sinexcel Pro APF 33%的热损耗减少,使热影响降到最低,可延长设备使用寿命,减少维护成本


    390CFM通风要求适用于更多工业场景,易于定制高IP等级机柜。风量更低,风扇噪音更小,更能满足商业场景的低噪音要求。

    容量: 150A
    峰值效率: 98.5%
    电压: 400V (228V~456V)
    重量: 35公斤
    尺寸: 500*550*190(机架式) 500*190*550(壁挂式) W*D*H (mm)
    监控: LED/4.3英寸 HMI/7英寸 HMI
    谐波滤波范围: 2~50 次
    开关频率: 平均20kHz
    线制: 3P3W/3P4W (兼容)


    面向特殊场景应用的SINEXCEL解决方案

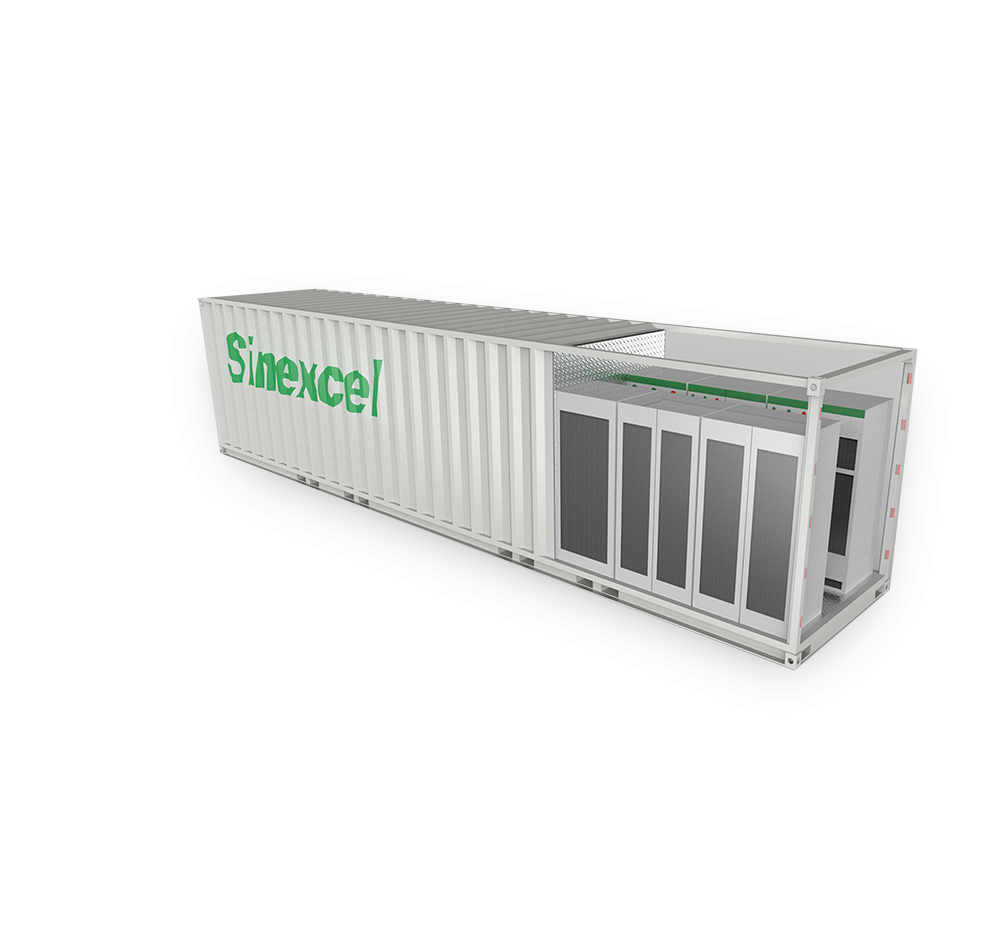

    专为石油钻井行业提供的解决方案:可定制集装箱方案
    专为船舶行业提供的解决方案: 方案满足各国船级社认证
    专为高盐雾环境/潮湿环境/高温环境定制的解决方案

    配件
    遥控用干式接触板;MODBUS协议可以为客户搭建后台系统。4.3英寸/7英寸监控系统可配置用于运行和实时电能质量测量。
    IP21盖/IP30盖/IP20防尘盖可配置单个模块,适用于不同场景

    插拔机型: 75A/150A
    防水机型: IP56 APF
    防尘机型: IP50 30A/50A APF
    低噪音机型: IP50
    单相: 5A/75A


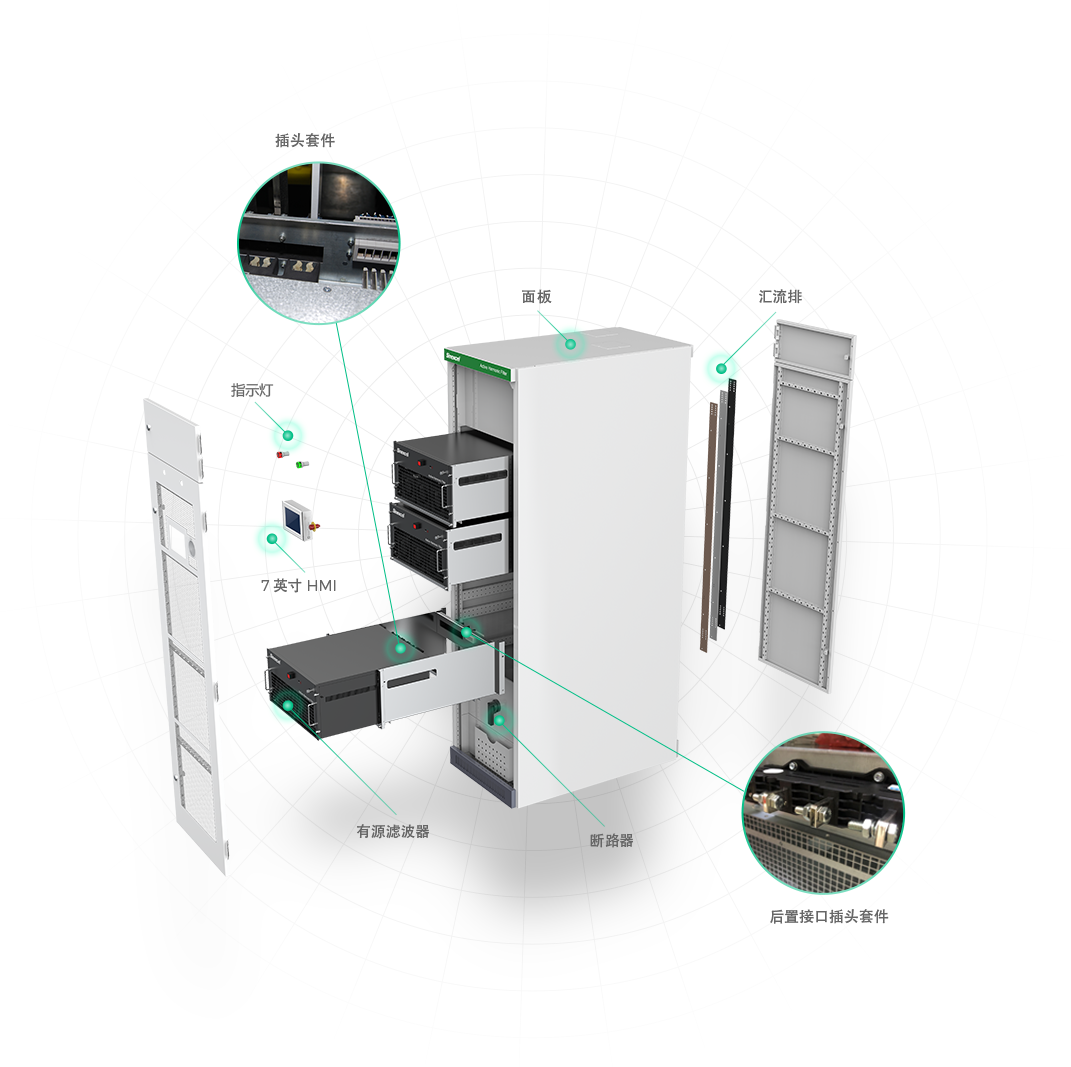

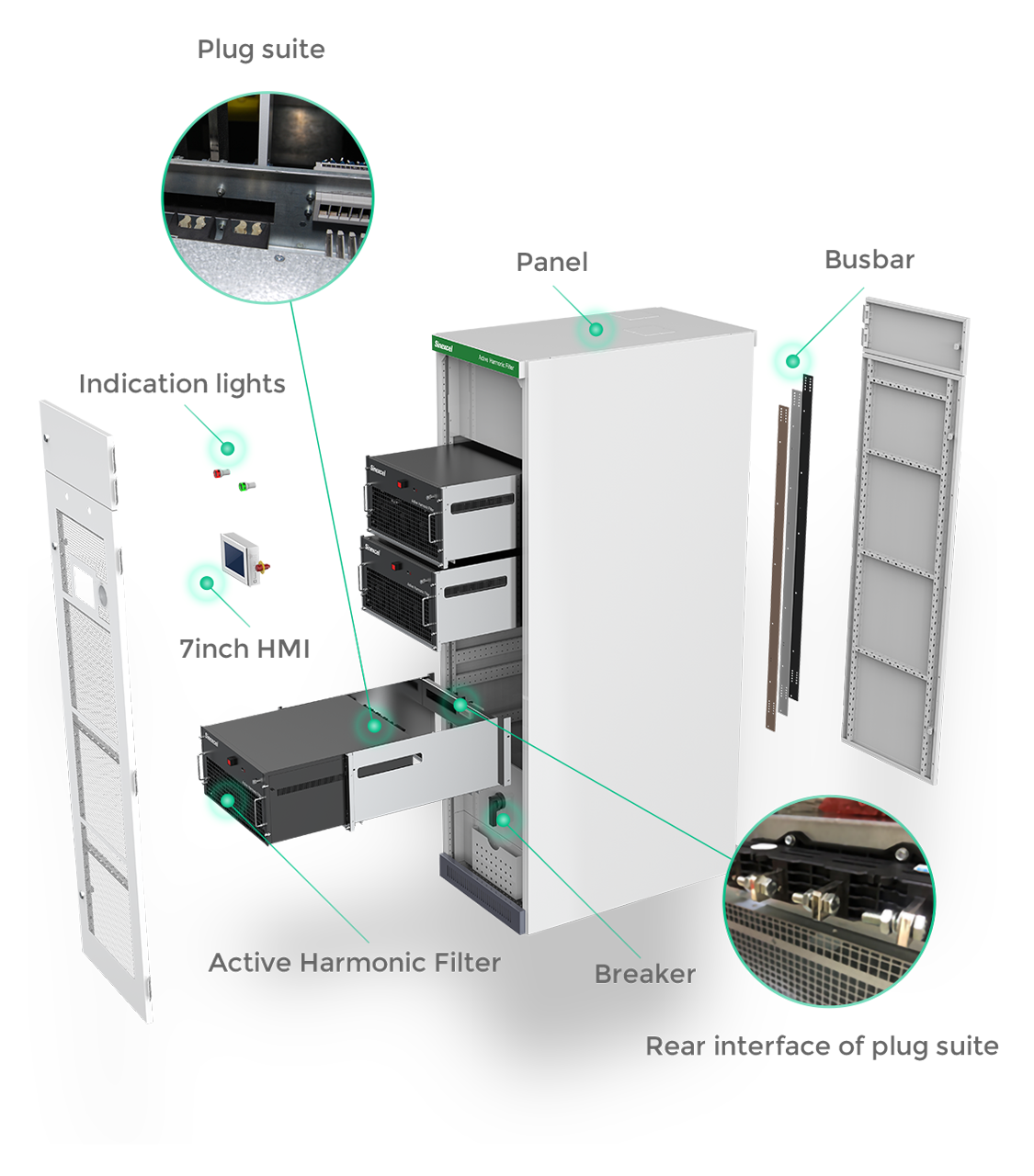

    协助客户设计自己的插拔机柜

    插拔组件

    现场组装和安装,减少交货时间和物流成本

    Sinexcel提供

    • APF模块
    • 监控
    • 报警指示灯
    • 插拔组件

    客户提供
    • 断路器
    • 母排
    • 面板


    Sinexcel 标准机柜&配件解决方案

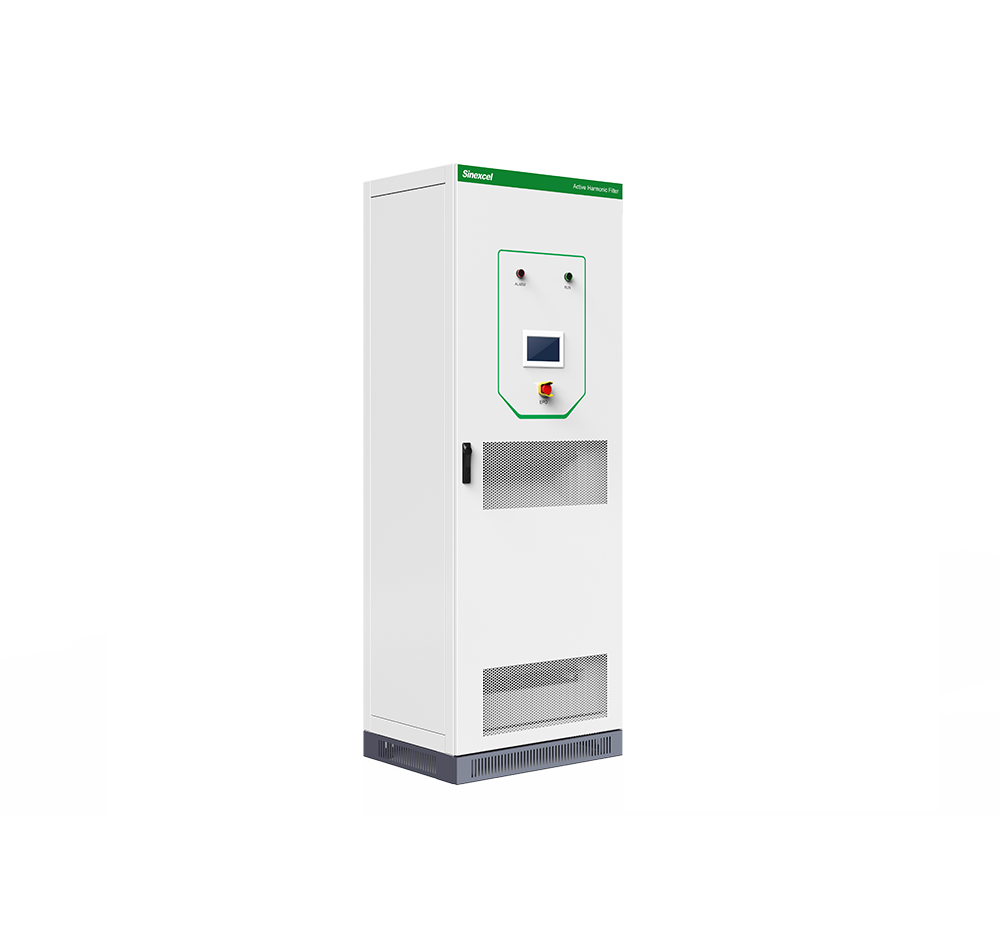

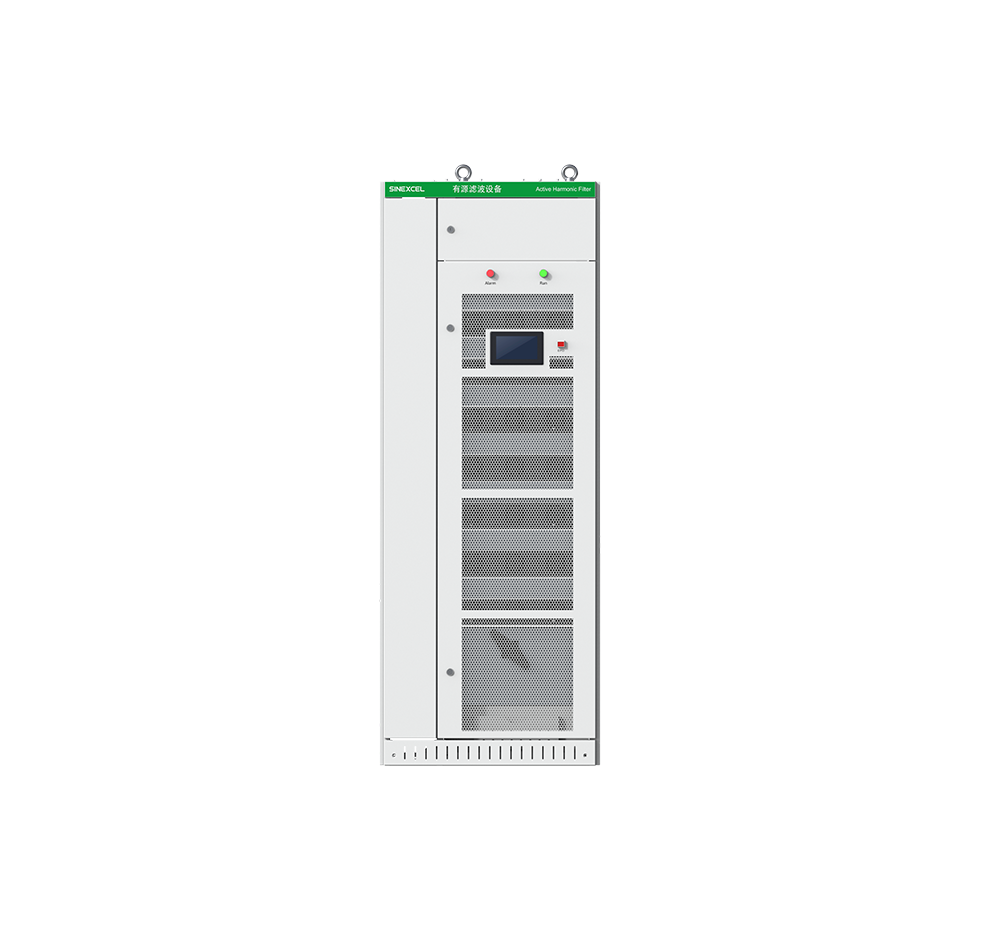

    标准机柜


    柔性IP20机柜 :600W*1000D*2200H 、800W*800D*2200H 、800W*1000D*2200H 、 1000W*1000D*2200H

    顶部出风机柜(机柜可靠墙安装) · 800W*600D*2200H

    IP54 机柜 · 700W*900D*1800H

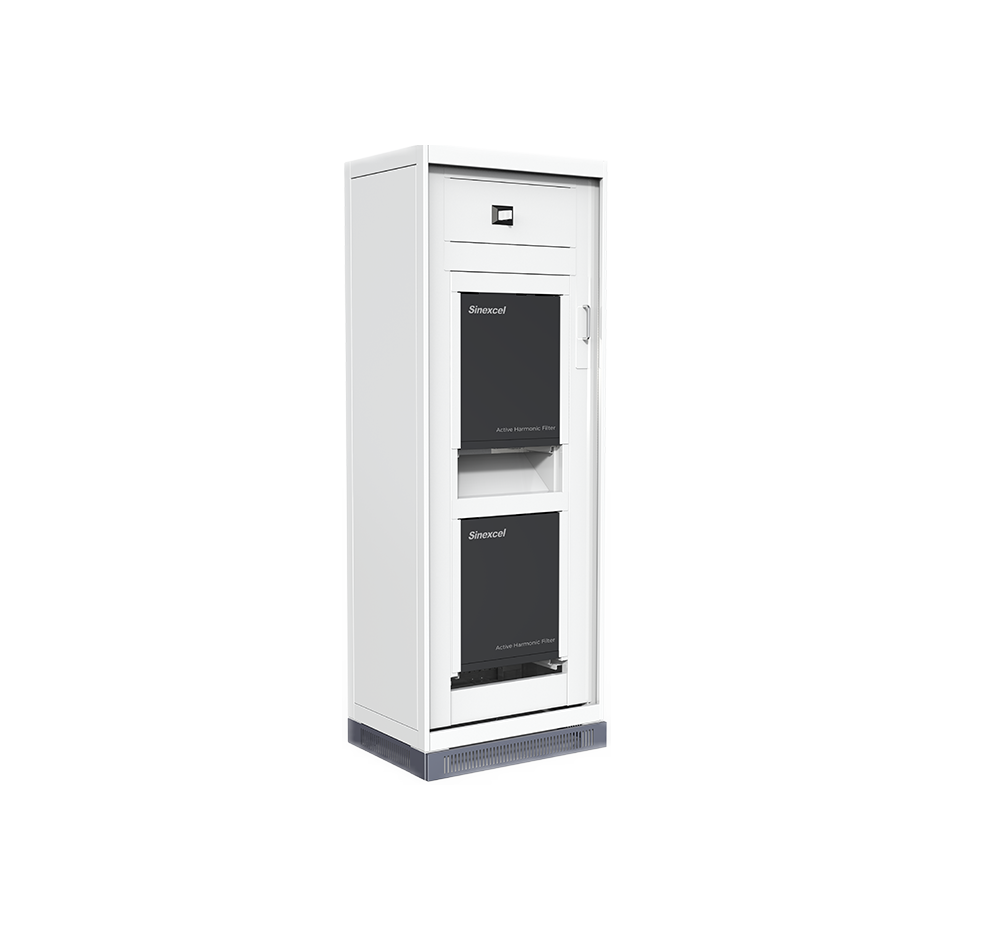

    Plug-in IP20 Cabinet · 600W*800D*2200H


    BLADE APF

    Standard APF

    PRO APF

    Special scenario applications

    Plug suite

    Standard Cabinets & Accessories
